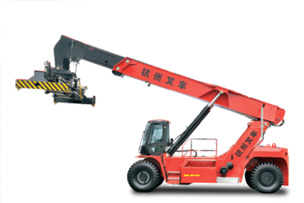

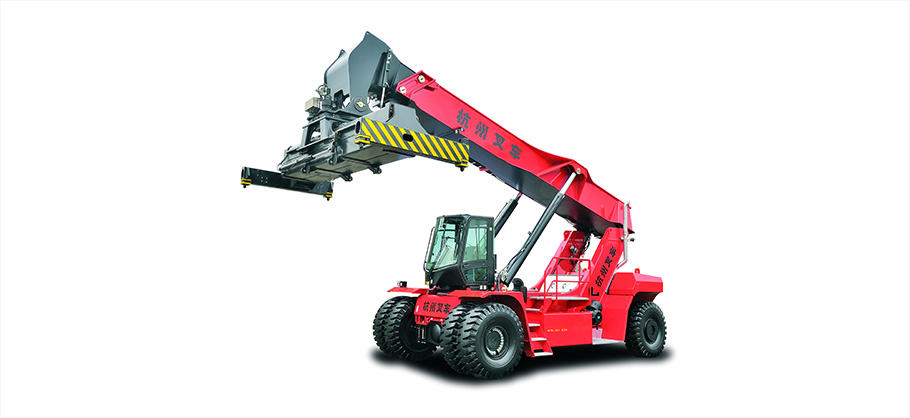

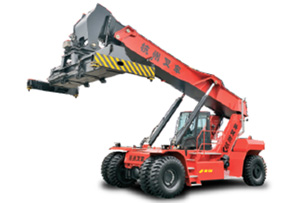

RS45-31CH-W45正面吊簡介 RS45-31CH-W45正面吊，是在我國集裝箱運輸業蓬勃發展背景下引進技術生產的，主要用于20英尺、40英尺集裝箱重箱的吊運。主要關鍵件均選用國際知名廠家配套產品，整車性能優良、可靠耐用，安全性高、產品外觀大氣沉穩。 |
● 動力系統
康明斯公司QSM11工業用柴油發動機，排量10.8升，直列六缸，渦輪增壓，低尾氣排放符合EPA 3和EU Ⅲ要求； 高性能、低油耗，低速大扭矩，儲備功率大。重載空氣濾清器，帶有旋風式預濾器和2級空氣濾清器； 發動機保護系統，可以初始階段降低發動機動力，最后階段停止發動機工作； 燃油箱容積725升（660升可用），防腐蝕的涂鋁鋼排氣系統； 電控液壓馬達驅動風扇集成散熱器，大大降低風扇功率消耗和噪音； 獨立的散熱通道避免發動機機艙持續高溫。 |
● 傳動系統
變速箱 美國德納公司TE32四速液力變速箱，采用APC200平滑換檔系統變速，前后換向自鎖保護。 變速箱保護系統，油壓低和油溫高保護初始階段降低發動機動力，最后階段停止發動機工作； 驅動橋 德國KESSLER公司重載加強驅動橋，兩級減速．帶多碟濕式行走制動器，剎車油過濾和冷卻系統，適應繁重工況。 轉向橋 重載型，單轉向缸，不可調節式轉向桿，帶轉向輪螺母保護。 |
● 液壓系統
德國力士樂組合液壓閥、美國薩澳變量液壓泵； 負荷傳感液壓系統，減少發動機的持續負載； 雙速提升系統，帶再生功能，可加快提升速度； 無泄漏端面密封（O圈）型油管接頭； 電子操縱方式，帶油量相油溫測量表，數字式壓力指示器，簡單方便，靈巧自如； 設置多個液壓檢測點，簡化維護和保養工作； 大尺寸液壓油冷卻器，適合工作在最高50度的環境溫度下，獨立溫控； 液壓油冷卻系統，更提高液壓系統可靠性； 應急下降裝置，可在發動機停止工作情況下下降吊具。 |
● 電氣系統
24V系統，70A交流發電機，電瓶總開關； 采用先進的CAN總線通訊系統實時采集發動機、變速箱、儀器組及負載保護等整機各系統工作狀態，使操作人員能更直觀地查看車輛各運行的各種參數、故障顯示，主動安全技術控制防止各種危險操作，并對主要部件實行故障保護，節省維護成本。 |
● 電子式載荷控制系統
超載情況下，自動停止動作； 儀表盤報警燈：綠色、橙色（達到90％額定載荷），紅色（滿載自動關閉伸縮臂下降和伸展動作）； 數字顯示：實際載荷重量、******額定載荷、載荷距離和載荷高度。 |
● 完善的照明系統
4個前工作燈（在伸縮臂上，可照到20’和40’）； 2個后工作燈，2個頭燈，2個前標記燈，4個方向指示燈，2個尾燈/剎車燈/倒車燈； 1個橘黃色頻閃燈，2個工作燈（在吊具上，可照到旋鎖）。 |
● 駕駛室
整體式可前后移動全浮駕駛室，將人的舒適性與機器的功能融為一體。與車架減振連接，加上嚴密的隔音、隔熱設計，屏蔽大部分振動和噪音； 駕駛員前方圓弧大面積玻璃，視野開闊； 升降可傾式結構轉向柱，全懸浮式可調整式座椅，帶高靠背、安全帶，座椅傳感器控制駐車制動報警和感應駕駛員位置； 冷暖兩用空調，手動溫度調節，內外循環兩種通風模式，循環風扇，室頂和后窗遮陽簾，前后雨刮器、除霜功能，提升操作駕駛舒適性； 駕駛室內寬后視鏡，前擋泥板上外置后視鏡； |
● 動力移動駕駛室
配動力移動駕駛室，可前后移動，使駕駛員擁有******視野的位置，并滿足不同駕駛員的駕駛習慣； 無論行駛還是提升過程，動力式移動駕駛室均可由室內的一個開關控制，以節省作業時間； 在堆垛4-5層集裝箱高時，將駕駛室移動到最靠后位置，可得到最舒適的視角； 只有在駕駛室位置后移時，才能進出駕駛室。 |
● 平衡重
優化的尾部輪廓，不僅使轉彎半徑最小，還盡可能縮短車身長度； 特制的斜面輪廓，無論是向后方向還是側后方向，都能得到出色的視野； |
● 伸縮臂
兩級伸縮臂，矩形，內外焊接，伸縮部分布置于自潤滑調心的非金屬軸承上； 伸縮臂仰角0-59度，由2個雙作用油缸控制，下降控制閥與油缸法蘭連接； 伸縮臂頭部采用獨特的寬間距吊具支撐裝置和減擺裝置，可防止吊具縱向（前后）晃動。 |
● 旋轉器
兩個液壓濕碟是制動裝置，一個液壓馬達（位于其中一個制動裝置上）； 充足的旋轉角度，******+195°／-105° |
● 集裝箱吊具

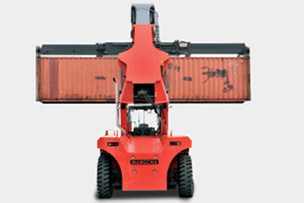

CH伸縮式集裝箱吊具，可處理20’-40’ISO集裝箱； 由（非動力）機械式斜堆結構，可偏轉±2.5°，方便處理傾斜拖車上的集裝箱； 側移量1600mm，左右各800mm； 于20’-40’ISO集裝箱的浮動式旋鎖； 旋鎖動作：當?shù)蹙哒_定位于集裝箱上，自動旋轉至鎖緊位置（也可按動駕駛室內的按鈕手動操作）。打開旋鎖只能通過按動駕駛室內的按鈕手動進行； 縮臂下和駕駛室頂配有旋鎖指示燈； 旋鎖互鎖裝置（機械式和電液控制），可避免： 1、在少于4個角鎖住的情況下，提起集裝箱； 2、提升集裝箱時，旋鎖松開； 提升中斷裝置，可防止在旋鎖部分旋轉狀態下提升集裝箱。只有當旋鎖鎖緊或者開鎖狀態，才進行提升操作； |
● 冷卻系統
增加對液壓油和發動機冷卻液的冷卻，適合工作在最高50度的環境溫度下。 |
● 可選配
動力緩沖油缸(PDC)，配置在CH集裝箱吊具. 吊具以有限的動力，前后傾斜±5°，可由操縱桿上的控制球柄操作，當集裝箱位于側向傾斜拖車上時，便于吊具對位。 |
 |  |  |

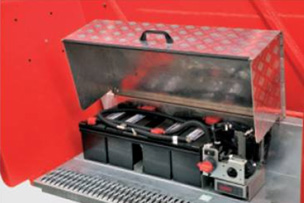

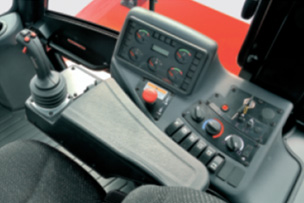

01 完善的電氣系統，擁有24V系統，70A交流發電機和電瓶總開關 | 02 電子式載荷控制系統，有儀表盤報警燈和清晰的數字顯示 | 03 完善的照明系統，包括4個前工作燈，2個后工作燈，2個燈頭，2個前標記燈，4個方向指示燈，2個尾燈/剎車燈/倒車燈，1個橘黃色頻閃燈和2個工作燈 |
 |  |  |

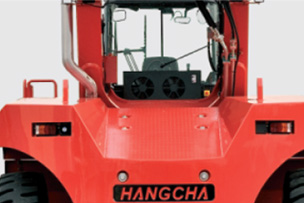

04 配動力移動駕駛室，可前后移動，使駕駛員擁有******位置，并滿足不同駕駛員的架勢習慣 | 05 有兩級伸縮臂，伸縮臂頭部采用獨特的寬間距吊具支撐裝置和減擺裝置，可防止吊具縱向（前后）晃動 | 06 優化的尾部輪廓，不僅使轉彎半徑最小，還盡可能縮短車身長度 |
 |  |  |

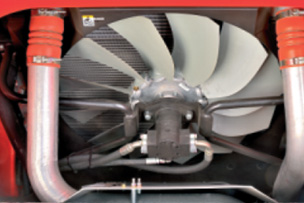

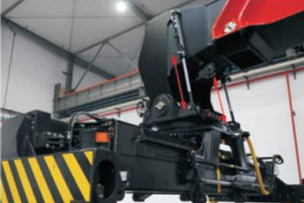

07 動力緩沖油缸（PDC），配置在CH集裝箱吊具 | 08 先進的冷卻系統，增加對液壓油和發動機冷卻液的冷卻，適合工作在最高50度的環境溫度下 | 09 CH伸縮式集裝箱吊具，可處理20’-40’ISO集裝箱 |
