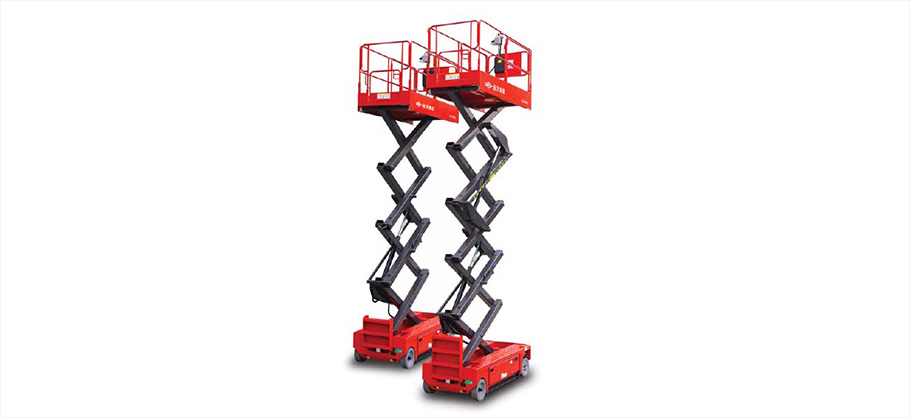

8-12米自行式電動剪叉式升降平臺簡介 杭州曼尼通機械設備有限公司是由杭叉股份與法國曼尼通共同出資成立的合資公司。以歐洲標準、技術，生產高品質的電液控制、靜壓傳動自行式升降平臺。 |
● 平臺工作原理
|
自行式高空作業平臺是主要由平臺、液壓系統、電器控制系統、剪叉機構、車架和防傾翻機構組成的一種具有行走及轉向驅動功能，不需人工牽引，不需外接電源移動靈活方便，令高空作業更方便快捷，是現代企業高效安全生產之理想高空作業設備。 電器控制系統通過操作手柄發送信號到控制器來控制電機的轉動，電磁換向閥的換向，以保持載荷提升或下降。并對其他報警裝置（如防傾翻傳感器、2米傳感器等）信號進行處理。 液壓油由油泵形成一定的壓力，經濾油器、電磁換向閥、節流閥、液控單向閥、平衡閥進入油缸下端，使油缸的活塞向上運動，提升重物，油缸上端回油經電磁換向閥回到油箱。 油缸的活塞向下運動（既重物下降）。液壓油經電磁換向閥進入油缸上端，油缸下端回油經平衡閥、液控單向閥、節流閥、電磁換向閥回到油箱。為使重物下降平穩，制動安全可靠，在回油路上設置平衡閥，平衡回路、保持壓力，使下降速度不受重物而變化,由節流閥調節流量，控制升降速度。 為使制動安全可靠，防止意外，增加液控單向閥，即液壓鎖，保證在液壓管線意外爆裂時能安全自鎖。 |
● 主要功能介紹
|
在平臺下降到2M左右時會自動報警，并停止5秒后才繼續下降，以提醒周?chē)娜吮茏屪⒁獍踩?/span> 平臺傾斜2°時角度傳感器會報警，此時XE系列的平臺是不能起升的，而XEL起升到2米時會停止。 當平臺的防傾翻機構遇到障礙不能放下時，出于安全考慮，平臺是不能起升的。 在平臺起升到高處時遇到障礙無法正常下降時，可以通過手動釋放閥進行手動操作使平臺下降，也可以通過手動釋放，在出現故障時推動車子行走。 平臺在2米以下行走狀態時有兩檔速度可供選擇，平臺在2米以上工作狀態時保持恒定慢速行走。 限定壓力，超載則平臺不能起升。 設有急停斷電開關，發生意外故障時地面或高空操作人員皆可使用次按鈕使平臺停止運動。 |
● 技術特性
|
1.電瓶驅動,適用環境要求高的室內作業 2.可延展平臺擴大了工作區域，可放置各類設備和儀器 3.增強型平臺（RTE)提高載重能力和野外作業機會 4.平臺超載和傾斜感應裝置******限度保證安全 5.電子比例閥精確平穩控制, 實現無級調速 6.專配的便攜式診斷器可以實現對故障的自我檢測 7.快速診斷, 極大減少停工時間 8.低回縮高度保證自由進出各類標準門和電梯 9.狹窄的寬度和較小旋轉半徑 10.半徑保證在狹小空間內作業自如 11.自重輕巧, 結構緊湊，便于運輸和移位, 提高工作效率 |
● 適用工況
|
適宜平整室內地板或混凝土地面上操作 最好在室內無煙，低噪音的環境 室內建筑的高空設施保養和維修 倉庫貨架貨物的存取和檢選 倉庫貨架貨物的存取和檢選 工廠狹小的空間內需要的設施維修和設備安裝 商場,劇院,賓館,企業的高空清潔,維修和設備安裝 機場航站樓,飛機機身的保養維修和安裝 專業設備安裝公司的高空作業 室外廣告牌，裝飾燈安裝 |
● 可維修性
|
采用大開度的機罩設計，打開機蓋，發動機、油箱、水箱、油泵、轉向器等均暴露出來，有利于維修保養。 電氣控制集中布置，保險單獨安裝，維護方便。 |
|
|
|
|
01 防傾翻機構確保當平臺升起時駛?cè)氚伎拥囟粫?huì)傾翻 |

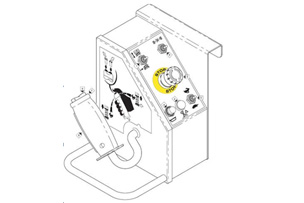

02 便攜式操縱盒集中了驅動與起升功能，轉向控制布置在手柄端部，使單手柄可靈活控制平臺車的移動速度、移動方向、轉向功能及圍欄的起升高度 |
03 標配進口電氣控制系統便于故障診斷 |
|
|
|
|

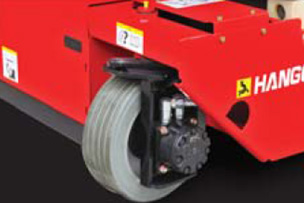

04 進口輪邊液壓馬達，結構緊湊，內側轉彎半徑為零，確保平臺車的機動性 |

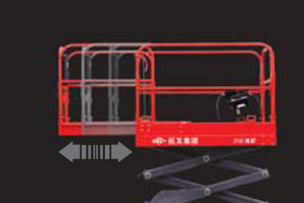

05 標配外伸移動工作臺便于接近工作目標 |

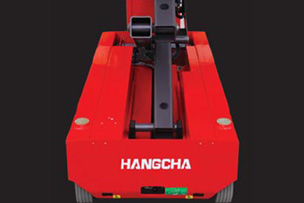

06 完全保護的封閉式車身系統 |
|
|
|
|

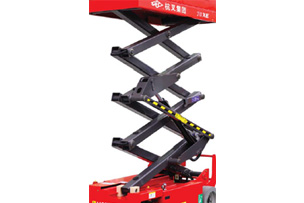

07 國際專利的單油缸動力起升系統及單梁剪叉機構優于傳統的雙梁剪叉機構，器獨特的寬梁及大銷組合以及自動潤滑裝置，增大了承載面、工作效率提高，維護成本低。 |

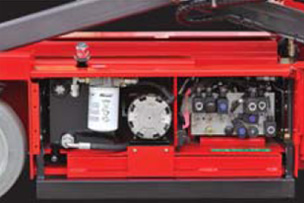

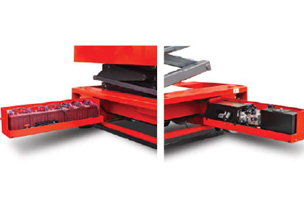

08 所有液壓、電氣零部件布置在兩側門內，便于接近維護。 |
08 大直徑自潤滑合金鋼銷軸，確保安全、可靠、高效。 |
|
|
|
|

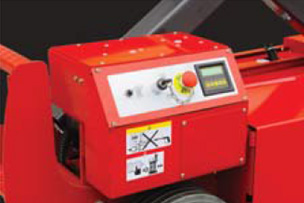

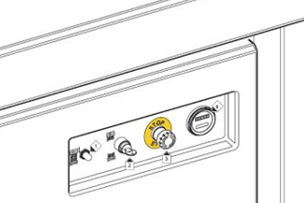

10 底部控制面板，可選擇是底部操作還是由平臺手柄操作；有LED顯示器，用以顯示電量及總的工作時間 |

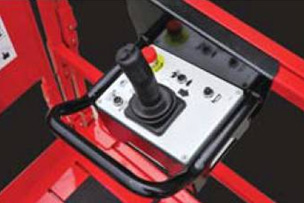

11 操縱手柄，只有平臺上的操縱手柄才能控制平臺的移動。 |
